1.產品特點

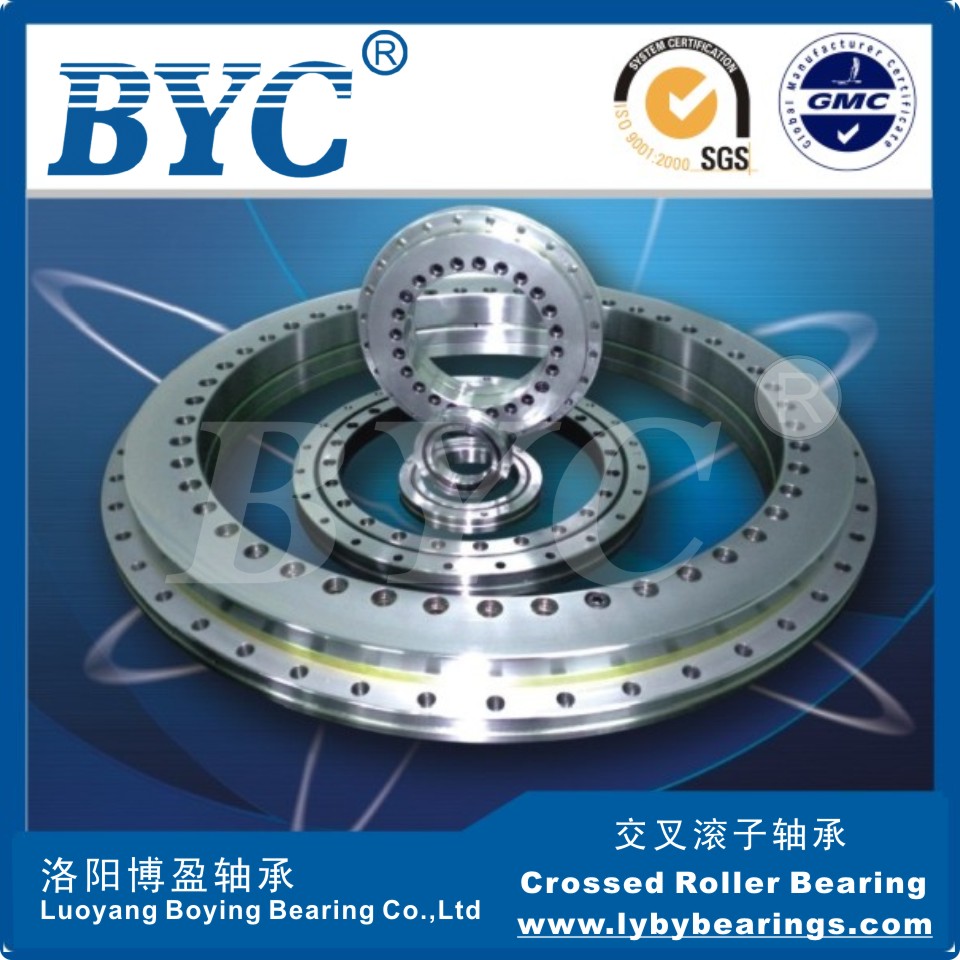

BRT（YRT）轉臺軸承 由一個推力/向心座圈，一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用于回轉工作臺，卡盤和鐵刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘?shù)呐ぞo力矩。

2.系列型號

點擊以下鏈接查看詳細參數

BRT50（BRTC50-XL）  BRT80(BRT80-TN)(BRT80-TV)  BRT100(BRTC100-XL)

BRT120(BRTC120-XL)  BRT150(BRTC150-XL)  BRT180(BRTC180-XL)

BRT200(BRTC200-XL)  BRT260(BRTC260-XL)  BRT325(BRTC325-XL)

BRT395(BRTC395-XL)  BRT460(BRTC460-XL)  BRT580(BRTC580-XL)

BRT650(BRTC650-XL)  BRT850(BRTC850-XL)  BRT950(BRTC950-XL)

BRT1030(BRTC1030-XL)  BRT1200(BRTC1200-XL)

3.應用領域

數控機床-數控轉臺-數控立車-精密回轉臺-檢測儀器-精密設備

4.圖紙下載

BRT（YRT）轉臺軸承三維模型下載|三維轉臺設計資料|BYC資料提供|

5.參數表

6.安裝說明

設計與安裝

l 對配合結構的要求見-圖一

運輸時固定螺釘保護軸承零件，為了較易定心安裝，安裝時固定螺釘可以松開，安裝后固定螺釘應再擰緊或者用定位螺釘替換固定螺釘。

l 有或無附加支撐環都可安裝L-截面環2

a) 無支撐環的，軸承代號BRT（YRT）

b) 用 L-截面環支撐環的，軸承代號BRT（YRT）…VSP, L-截面環的整個表面都必須得到支撐。

l 裝配力只能通過被安裝的軸承套圈進行傳遞，絕不能通過滾動體傳遞。

l 定位螺釘應用扭力扳手以呈十字交叉的形式來擰緊見-圖二。

l 安裝和拆卸式不要分開或交換軸承零件。

l 啟動摩擦力矩是尺寸表中所列軸承摩擦力矩的3~3.5倍。

                              圖一                              圖二

7.安裝實例
